В крайградските зони телевизионен сигнал рядко може да се извърши и без усилване: твърде далеч от повторителя, релеф, обикновено не са единни, а дърветата в пътя. За нормално качество "Pictures" нужда antenny.Tot който е дори по-малко в състояние да се справи с поялник, може да направи антената да даде свои ръце. Естетика на града не предоставя такава важност, ядрото - качеството на приемане, проста конструкция, ниска цена и надеждност. Можете да експериментирате и да направи своя собствена.

Лесно ТВ антена

Ако транспондера се намира на 30 километра на вашия проблем, можете да направите най-простите по структура на приемащата част. Това са две идентични тръби, взаимосвързаната кабел. Добив кабел се подава към съответния вход на телевизора.

Дизайнът на антената към телевизора на вилата: да направите свои собствени ръце е много лесно (за увеличаване на размера на изображението, щракнете върху левия бутон на мишката)

Какво ви е необходимо за извършването на тази телевизионна антена

На първо място трябва да знаете в каква честота излъчва най-близката телевизионна кула. Честотата зависи от дължината на "Мустаци". Broadcasting лента е в диапазона 50-230 MHz. Тя е разделена на 12 канала. За всяка нужда собствените си дълги тръби. Списък на наземни телевизионни канали, тяхната честота и параметрите на телевизионна антена за независимия производството на олово в таблицата.

Дължината на вибратор - от единия край на другите тръби, cm

Така че, за да се направи антената към телевизора с ръцете си, имате нужда от следните материали:

1. дължина метална тръба е 6-7 cm по-кратък от посочен в таблицата. Материал - метални: месинг, стомана, дуралуминий и т.н. Диаметър - 8 mm до 24 mm (обикновено даде 16 mm). Главното условие: двамата "Whiskers" са идентични: същия материал, една дължина на тръба със същия диаметър със същата дебелина на стената.
2. TV кабел с импеданс от 75 ома. Дължината му се определя от мястото: от антената към телевизора, както и с метър и половина до два фута до увисване и съвпадение цикъл.
3. Дебело парче платка или Micarta (с дебелина не по-малко от 4 mm)
4. Няколко клипове или метални ленти за фиксиране на тръбата на държача.
5. Род антена (метална тръба или ъгъла, за не много голяма височина - парче дърво и т.н.).

Обикновено антена за да се получи: собствените си ръце, за да направят дори един ученик може да

Би било добре да имаме под ръка запояване, спояване поток и припой мед: всички връзки на централните проводници propaivat желани: това би било по-добро качество на изображението и антената ще работи по-дълго. дажба пространство тогава трябва да се предпазват от окисление: най-добре - излее слой от силикон, е възможно - епоксидна смола и т.н. В краен случай - лепенката, но това е - много ненадеждни.

Това самостоятелно направена антена към телевизора, дори и у дома, и да направи бебе. Необходимо е да се намали на тръбата от дължината, която съответства на честотата на излъчване на близкия ретранслатор, а след това я отряза наполовина точно.

монтаж процесуален

Полученото сплескана тръба с една ръка. Тези техните краища фиксирани към държача - парчето Micarta или текстолитови дебелина 4-6 mm (виж фигурата). Епруветките са разположени на разстояние 6-7 см един от друг, имат техните отдалечени краища, разположени на споменатото разстояние от масата. За притежателите на фиксирани скоби, те трябва да държат здраво.

Монтирани вибратор се фиксира към пилона. Сега трябва да свържете двете "Whiskers" чрез съвпадение устройство. Този кабел линия със съпротивление от 75 ома (Тип RC-1, 3, 4). Параметрите му са посочени в най-дясната колона на таблицата, и как се прави - от дясно на снимката.

Средна основна кабел болтове (спойка) до краищата на тръбите rasplyusnutym им оплетка е свързан с част от същия проводник. Вземете телта е проста: да се отреже парче кабел малко повече от необходимия размер и освобождава от всички черупките. Завършва почистени и закрепете към проводниците на кабела (по-добра спойка).

След това свържете централните проводници на двете парчета съвпадение линии и кабел, който идва с телевизора. Тяхната сплитане също е свързан с меден проводник.

Последна активност: в средата на цикъла е свързан към бара, се слиза на кабела прецакани. Барът е доведена до необходимата височина и там "Tune". За да настроите изисква двама души: единият се върти антената, а вторият е гледане на телевизия и оценява качеството на изображението. Определете къде е получил най-добрия сигнал, антената, направен със собствените си ръце, се фиксира в това положение. Толкова дълго измъчван с "Настройки", които са насочени podsmotrena съседите приемници (ефирна антена). Най-простият антената да даде свои ръце направени. инсталиране и "Улов" линия, превръщайки го по оста.

;

Веригата на тръбата

Тази антена е да дадете на вашите ръце малко по-трудно да се произвеждат: нужда гуляй, но радиуса на рецепцията дълго - до 40 км. Суровините са практически същите: тръба от метал, кабел и прът.

тръба радиус на огъване от значение. Необходимо е, че тръбата има желаната дължина, и разстоянието между краищата е 65-70 мм. и двете "Wing" трябва да е със същата дължина и краищата трябва да са симетрични около центъра.

Домашна антена за телевизор: парче тръба и кабелна телевизия приемник на сигнала се извършва с радиуса прием от 40 км (за увеличаване на размера на изображението, щракнете върху левия бутон на мишката)

тръба и дължина на кабела е посочено в таблицата. Знайте, на каква честота излъчва най-близкия си ретранслатор, изберете съответния ред. Нарязване от желания размер тръба (диаметър желателно 12-18 мм, които са параметри на съвпадение линия).

дължина на тръбата е необходимо завой, което го прави напълно симетричен по отношение на центъра. Един ръб на него и Изравняване сварено / запечатан. Изпълнен с пясък, и погребан втората страна. Ако няма заваряване, краищата може да се удави просто поставени свещи в добро лепило или силикон.

Получената вибратор е фиксиран на мачтата (прът). Към края на тръбата се завинтва, а след това propaivayut координационен център проводници и кабелна линия, която отива към телевизора. Следващата стъпка - за свързване на част от меден проводник без изолация кабел обвивка. Монтажът е завършен - можете да започнете да "Настройки".

Антената на бирени кутии

Въпреки факта, че тя изглежда сериозен, картината става много по-добре. Тествано многократно. Опитайте го!

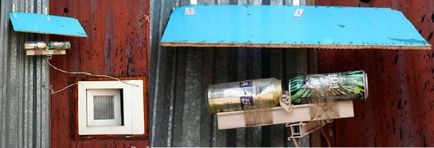

Открит антена от бирени кутии

• Две кутии от 0,5 литра капацитет,
• парче дърво или пластмаса, с дължина около 0,5 m,
• парче от телевизионни кабели RG-58,
• поялник
• флюси за алуминий (ако алуминиеви кутии)
• спойка.

Как да направите ястие от кутии

1. Дъното на буркан строго центриран тренировка отвор (диаметър 5-6 mm).
2. Чрез този отваряне участък кабел, като го през отвора в капака.
3. Този клип в ляво на носача така, че кабелът е бил изпратен в средата.
4. Извадете на банковата кабел около 5-6 см, премахване на изолацията от около 3 см, разбор плитка.
5. Braid подбиват, дължината й трябва да бъде около 1.5 cm.
6. Той се разпределя по повърхността на кутията и спойка.
7. 3 см стърчащи център диригент са запоени към дъното на втория банки.
8. Разстоянието между двата бряга да направи възможно най-малко, и да определи никакъв начин. Единият вариант - самозалепваща се лента или изолирбанд.
9. Всички домашна антена UHF готов.

Другият край okonechivaete подходящ щепсел, включете телевизора на правилния слот. Тази конструкция, между другото, може да се използва за получаване на цифрова телевизия. Ядох вашият телевизор поддържа този формат на сигнала (DVB T2), или има специална привързаност към старата телевизора, можете да вземете сигнала от най-близкия ретранслатор. Необходимо е само да се знае къде е и да насочи вашия телевизор антена, ръчно изработени от консервени кутии.

Обикновено домашно антени могат да бъдат направени на кутии (бира или напитка). Въпреки липсата на сериозност "Компонент" той работи много добре и направи много лесно

В същия дизайн може да бъде адаптирана за получаване на канали m диапазон. Вместо 0.5 литрови бидони установена на 1 литър. Ще получите VHF обхват.

Друг вариант, ако няма запояване или не знаете, може да направи по-лесно. Две кутии свързват на разстояние от няколко сантиметра до държача. Отстраняване на края на кабела от 4-5 см (внимателно отстраняване на изолацията). Braid отделя, гаражни в сноп от го направи пръстен, в който те преминават винт. Централният диригент прави втори пръстен и е прекаран през втория винт. Сега в долната част на същите кутии на оголената (шкурка) на място, което се завинтва болтове.

В действителност, е необходима за по-добър контакт спояване: пръстен оплетка е най-добре да калай спойка и като място за контакт с металните кутии. Но също така и на винтовете Оказва се, добре, обаче, се свързва периодично с се окислява и трябва да се почисти. как "Покрити със сняг" ще знаете - защо ...

Антена за цифрова телевизия със собствените си ръце

антена дизайн - рамка. За това изпълнение на приемника ще трябва да премине от дървени дъски и кабелна телевизия. Ние също трябва да бъдат тиксо, няколко нокти. All.

Ние вече каза, че за приемане на цифров сигнал трябва само UHF ефирна антена и съответен декодер. Това могат да бъдат интегрирани в телевизорите (новите поколения), или е под формата на хотел устройство. Ако кодът на функция в получаването на сигнала DVB T2 към телевизора е, изходите на антената са свързани директно към телевизора. Ако не си телевизия декодер, ще трябва да закупите цифров декодер и на изхода от антената, свързани с него, и то - на телевизията.

Как да се определи на канала и да се изчисли рамките на периметъра

Ето карта на цифрови телевизионни кули

Например, каналът 37 се излъчват при честота от 602 MHz. Дължина на вълната се счита, както следва :. 300/602 = 50 cm Това ще периметър рамка. Изчислява по същия друг канал. Нека това да бъде 22 канал. Честотата на 482 MHz, дължина на вълната 300/482 = 62 cm.

Тъй като тази антена се състои от две рамки, дължината на проводника е равна на два пъти дължината на вълната, плюс 5 cm съединение:

• за канал 37 предприеме меден проводник 105 см (50 см * 2 + 5 см = 105 см);
• 22 канали трябва да 129 cm (62 см * 2 + 5 см = 129 см).

Медни проводници е най-добре да се използва кабел, че ще отиде по-нататък към приемника. Това е, да вземе кабела и излитане капак и ивици от нея, освобождавайки централната диригент на желаната дължина. Бъдете внимателни, да не може да навреди.

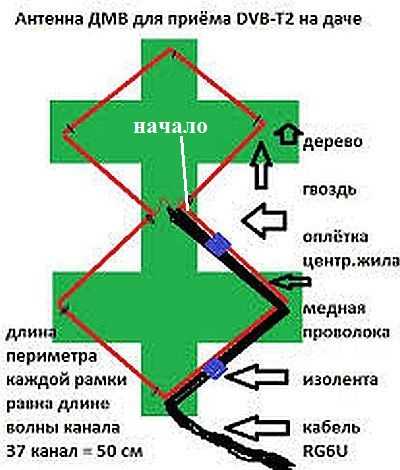

Допълнителна подкрепа на строителните панели, както е показано на фиг. За да направите това, трябва да се определи дължината на страните на рамката. Тъй като отмени квадрата, след намерено периметъра разделена на 4:

• 37 за канал 50 см / 4 = 12,5 cm;
• 22 за канал 62 см / 4 = 15,5 cm.

Разстоянието от един халс към другия трябва да съответства на тези параметри. Полагане меден проводник започват точно в средата, движейки се надолу и след това всички точки. Само на мястото, където подходът близо един до друг, не късо съединение проводници. Те трябва да са на определено разстояние (2-4 см).

Домашна антена за цифрова телевизия

Когато целия периметър на положената, оплетен кабел с дължина от няколко сантиметра усукани в въже и припой (primatyvayut, ако не можете да спойка) до противоположния край на рамката. Освен това, кабелът се полага, както е показано на фигурата, тя primatyvaya лента (можете често, но за определяне на пистата не може да се променя). След това кабела отива към декодера (отделно или интегрирани). Всички антена да даде свои ръце за приемане на цифрова телевизия готов.
