Как да се свържете LED ленти за 220 волта със собствените си ръце

Предишен ◈ Следващото

Свързване на едноцветна светодиодна лента, не е голяма работа. Всичко, което трябва - да купуват компоненти фоново осветление компоненти, нарязани на необходимата дължина LED лента, спойка към електрическата мрежа и се изолират изложени контакти. Сега, ние ще обсъдим всеки един от етапите на връзката.

Избор на схемата за свързване

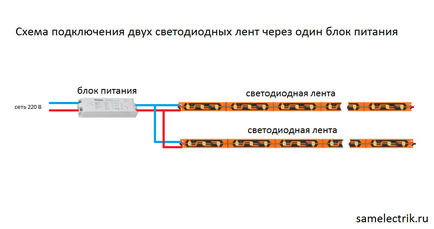

За да се свържете ръчно LED ленти за 220 волта, първо трябва да изберете верига, свързваща всички елементи. Ако решите да направите подсветката, като се използва не повече от 5 метра на продукта, достатъчно след това да се свържете модула за подаване на лента 220-12 и ДП свързан към домашната мрежа чрез кабел с щепсел.

Въпреки това, често се случва, че искате да свържете повече от 5 метра светодиодна лента - 10, 15 или дори 20 метра. В този случай, всички сегменти свързват последователно забранени, защото прегряване настъпи първо 5 m сегмент и в същото време напрежението в следващите секции ще падне значително. Тази връзка ще съкрати срока на експлоатация на LED подсветка. Всички най-популярните схеми на свързване, LED ивица, ние разгледани подробно в съответната статия. Например, да им даде повече време.

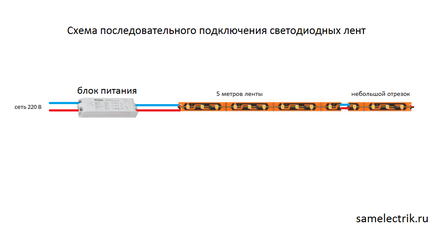

Последователно (позволено, ако искате да добавите кратък раздел):

Как да се свържете LED ленти за 220 волта със собствените си ръце

Две захранващи блокове (ако лентата с голяма дължина):

Моля, обърнете внимание, че е възможно да се свърже с LED ивици чрез ключ или димер, което е много удобно при създаване на допълнително осветление в кухнята или другата стая. В този случай, превключвателят светлина е свързан с фазата на захранване в процепа, както е показано на схемата по-долу:

Димер трябва да бъде свързан в захранващия блок, както е показано в този пример:

С вериги свързващи доведе до 220V мрежа разбрани, сега се премине към елементите за свързване на процес верига.

свържете аксесоари

В най-простия пример, ние имаме захранване 220 / 12v и 5 метра един цвят LED лента. За да се свържете всички елементи до 220 волта, изпълнете следните стъпки:

Това е цялата стъпка по стъпка ръководство за начинаещи, за да се свържете светодиодна лента към електрическата мрежа и мрежата със собствените си ръце. Трябва да се отбележи, че продуктът може дори да се свърже безпроблемно с помощта на специални конектори, както на снимката по-долу.

Визуални инструкции за свързване на контакти

многоцветен

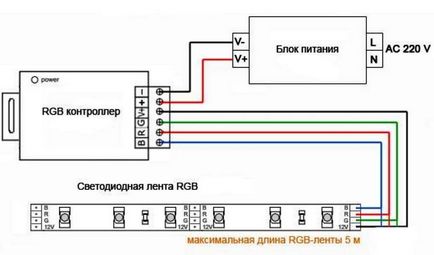

Ако искате да се свържете цвят лента RGB у дома, технологията за връзка не се е променило много. В схемата с многоцветно устройство се добавя към контролера, без които веригата не може да работи, а изходът е четири, вместо два контакта. Схеми RGB лента връзка, ние сме също така счита, ние ги предостави отново на вашето внимание.

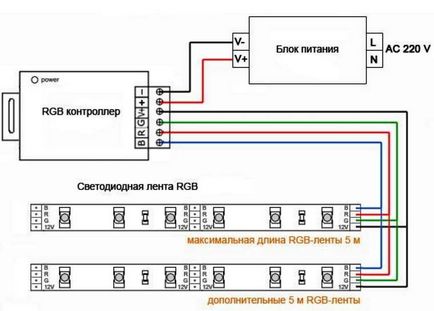

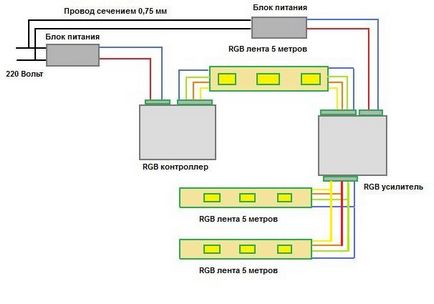

Две захранвания:

Инструкции за свързване на многоцветен лентата

Това е всичко, което исках да ви кажа как да се свържете LED ленти за 220 волта със собствените си ръце. Както можете да видите, инструкцията за свързване на мулти-монохромни и цветни модели не са много различни, най-важното - правото да се свържете проводниците по цвят. Ако изведнъж имате въпроси, можете да ги питам, като се използва формуляр Q & A!
