Портата на велпапе с ръцете си, изграждане на портал

За производството на портата с помощта на различни материали: ламарина, дърво, ковано желязо барове. Наскоро, обаче, като облицовка за порти все по-често се използва велпапе - поцинкована ламарина, покрити с полимер състав.

Изграждане на велпапе имат ниско тегло, високи технически и експлоатационни параметри, лесен за производство и инсталиране. Помислете за най-често срещаните видове огради направени от профилист, и анализира стъпка по стъпка как да се направи портата на велпапе със собствените си ръце.

Видове велпапе порта: проектни характеристики, предимства и недостатъци

Портата на велпапе благоприятно с тези на огради направени от други строителни материали. На Безспорните предимства на профилирани листове структури са:

от гофриран ефективност порта (обшивка материал стойност е значително по-ниска от дърво или подправени елементи);
лекота на производство и монтаж;
практичност и дълготрайност на заявлението;
функционалност (вратите на фолио могат да имат различна конструкция и режим на работа);
декоративни (профилирани листове са на разположение в различни цветови схеми и цветове, така че можете да изберете материала, който отговаря най-добре на екстериора на сградите и градини озеленен двор без затруднения).

По метода на отваряне на вратите на profnostila могат да бъдат разделени в следните типове:

Нека разгледаме по-подробно най-често срещаният модел на порта люлеене, плъзгащи се.

Порти от велпапе

Летящи врати - това е класически вариант на оградата, която има следната структура: два стелажи фиксирани порта крила облицовани ядро лист.

Вентили отварят и затварят плавно, благодарение на факта, че гредите (метални тръби) са прикрепени към лагерите на пантите. Вградена в летящи врати, обикновено уреждане отделно, но има и изключения, когато вратата на входа се намира в едно от крилата.

Swing отвори вратите са ръчно или автоматично. Но монтаж все повече се използва в зони за индустриална употреба, където трафик на превозни средства е много активен.

Можете да използвате дистанционното управление на малък капацитет, тъй като теглото на вратата на профилиран лист е достатъчно ниска, изключение - портата люлеенето велпапе с ковани елементи

Основните предимства на летящи врати е тяхната достъпност и лекота при инсталиране, и основният недостатък - необходимостта от пространство за отваряне на клапаните.

Плъзгащи се врати, изработени от велпапе

По-функционален и лесен за използване - плъзгащи се врати. Те не могат да летят на открито, и се отклонява през оградата. Плъзгащите се врати са незаменими там, където има строги изисквания за рационално използване на територията.

огради конструкция дава възможност за допълнителни средства маневри (плъзгащи дължина порта може да бъде до 12 m) и създаване на движение на потока 2-3.

Допълнително предимство - липсата на релси в отвора на вратата. Това ви позволява да свободно преминаващи автомобили на всяка височина. В допълнение, през зимата не е необходимо постоянно да изчисти снега за нормалното отваряне на листата, тъй като тя трябва да се направи в случай на летящи врати.

Плъзгащите се врати са често заселват автоматична система, като за независимо отваряне / затваряне дълго пояс неудобно.

Недостатъците на плъзгащи се врати от велпапе са:

Bookmarks трябва задълбочено фондация използването на усилен слой;
закупуването на специални компоненти;
производство и монтаж на плъзгащи врати е по-скъпо в сравнение с традиционните люлка.

Избор на профилиран лист, за да се създаде портал

При закупуване на листове е необходимо да се обърне внимание на неговата маркировка и покритие. Профилирана ламарина се различават по дебелина, формата и височината на "вълни". Това "вълна" определя твърдостта на бъдещото изграждане.

Дешифрирането маркировка листове:

"С" - образна стена поцинкована ламарина с малка височина и малка дебелина на ребрата. Подходящ е за изграждане на огради.
"NA" - универсален профнастил, която може да се използва за изграждане на покриви, огради и порти.
"N" - извършване на тежки профилирана ламарина, от която да повиши железни хангари и да направи покрив за изграждане с голяма площ. За производството на портата не се препоръчва.

Цифровият стойност, върху етикета се посочва височината на ребрата.

За производството на велпапе порта по-добро използване на такъв материал:

"С8" - дебелина 0.4 mm, височина на усилващи елементи - 8 mm, тегло 1 кв.м. - около 5.5 кг;
"С10" - дебелина 0,4-0,8 mm, височина усилващи елементи - 10 mm, тегло 1 кв.м. - 7.5 кг.

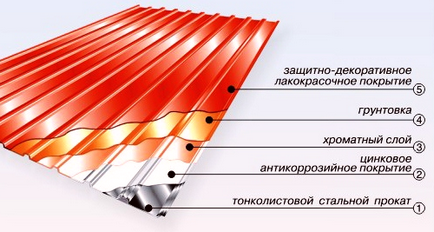

Профилирана да се създаде целта освен цинково покритие трябва да е полимерен (или полиестер plastizolivoe), което повишава устойчивостта на материала на механични повреди.

При избора на цветове за оградата, можете да видите снимки на портата на велпапе и да разбера как те ще бъдат комбинирани с ограда и съществуващи сгради на сайта.

Технологията за изработване на летящи врати, изработени от профилист

Подготвителен етап: схематични инструменти за оформление и материали

Преди да започнете да произведе огради е необходимо да се направи портата на велпапе рисунка посочва ширината на отвора, височината на клапаните, поставянето на шевове и напречни барове. При планиране на проекта, трябва да се вземат предвид вида на превозното средство, за което на портата и да настроите ширината на улицата пътното платно.

В по-тесен пътя, водещ към сайта, по-голямата трябва да бъде отваряне врата

Оптималният размер на портата на велпапе:

една дължина клапа е не повече от 2 метра;
височина щори - около 2 метра.

За производството на летяща врата, ще се нуждаете от следните материали и инструменти:

поддържащи стълба - 2 квадратна тръба (100 * 100 mm) с дебелина на стената - 4 мм;
тръби за дограма с напречно сечение 40 * 25 mm;
Площ 20 mm метал;
велпапе (може да се поръча рязане на профилирана лист или "отрязани" независимо);
нитове или винтове за покриване на порта;
бетон;
боя и грунд за метал;
Метални ножици;
Електрически инструменти: бормашини, отвертки, един български, един пъзел;
заваряване машина;
ниво, рулетка, щик лопата.

Поставяне на опорните стълбове

Ако сайтът вече е инсталиран ограда с метални опорните стълбове, пантата за входа на фолио може да се заварява директно към тях.

Създаване на отделните стълбове за подкрепа може да бъде, както следва:

Метод за метални тръби стълба грунд и боя.
Широчината на портата и изкопае две вдлъбнатини дълбочина от 100-150 cm.
На дъното на дупката, за да излее слой от пясък и чакъл.
Комплект изготвен в подкрепа на стълба и да засили тяхното укрепване.
Изравнете колони ниво изграждане и запълване с бетон.
Оставете докато напълно втвърден бетон (около 2 седмици).

Loops могат да бъдат инсталирани след основаването втвърдява.

Производство на касите

За създаване на рамка порта на велпапе трябва да изготви равна площ (за предпочитане в близост до отвора на вратата), достатъчно, за да се настанят листо.

Редът на изпълнение на строителни работи:

В съответствие с разработен чертеж нарязани металната тръба (40 * 25 mm) при ъгъл от 45 °.
Сгънете рамка и вземете заваряване.
Измерване и сравнение на вътрешните размери на рамката диагонално.
Ако е необходимо, регулирайте разположението на тръбите и се заваряват рамката напълно.

На вътрешната повърхност на зоната на кланично заварка, тя също stykuya ъгъл от 45 °.

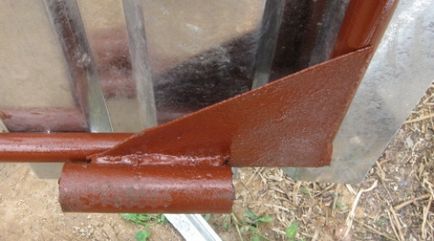

За допълнителна твърдост в ъглите на рамката може да бъде заварена "забрадки" - триъгълници на тръби.

Заварени към рамката на двете напречни греди.

За рамката, според фигурата, прикрепете болтовете и сенници.

заварка мелене, да се занимават рамка с грунд и боя.

Възможно е да измислям портите на велпапе, без заваряване, с помощта на конвенционални скрепителни винтове и гайки

Облицовки настилки кадър

След рамката е изсъхнал, е възможно да се започне покритие на вратата настилки. Профилирана ламарина трябва да се постави на дограмата и внимателно я прикрепете с винтове или нитове. Нитове ще изглеждат по-декоративни, но премахването на велпапе, в случай на ремонт, ще бъде трудно.

Коси трябва да се извършва само в мястото на гнездото "вълна". Разстояние крепежни елементи не трябва да са прекалено големи (1 кв.м от велпапе, трябва да се определят най-малко шест винтове) - крило на вратата, за да издържат на натоварване от вятър и отрежете тегло.

Сега вратата може да бъде окачен на панти, монтирани на носещи колони.

Плъзгащи се врати от велпапе със собствените си ръце

Подготвителната фаза: компоненти за порти и изготвяне развитие

Инсталиране на плъзгащата врата е по-сложна, но разбрах в проектирането, производството и порта технология с подкрепата на 1-2 души, можете да създадете здрава и функционална плъзгащи ограда.

Необходимо е да закупите набор от компоненти, които трябва да включват такива елементи за производството на плъзгащи врати:

употреба лъч (подкрепа база).
- лъч дължина * отваряне ширина = 1.6 врата;
- дебелина лъч зависи от размера и теглото на крилото.
Провеждане количка (ролкови колички) - 2 броя.
Горен и долен Кош (ограничава люлеене порта).
Бордът, което намалява люлка портата, когато се движат.
Подвижен (край) валяк порта осигурява тиха работа и намалява теглото на вратата в отворено положение.

В автоматичен режим на вратата е необходимо да се закупи пълен набор от автоматизация, включително:

редуктор;
багажник;
дистанционно управление;
фотоклетки;
основа за монтаж;
предупредителната лампичка.

Рисуване плъзгащи се врати трябва да включва следните параметри:

ширина порта панел противотежест = 1.6 * отвор за врата;
ширина = 0.5 * противотежест отваряне порта;
височина на вратата (оптимално - 10 см над оградата, но не повече от 2 т);
размера на вертикални, хоризонтални и диагонални плоскости.

Полагане на основите и изграждането на опорните стълбове

Първата стъпка е да монтирате опорните стълбове за плъзгащи (плъзгащи) врати. V може да се използва като опора:

тухла или бетон стълб с вградени (3 броя за всеки крак.);
канал;
стоманена тръба с квадратно напречно сечение;
дъбови греди.

Алгоритъм позоваване ерекция колона:

Dig дупка дълбоко от 1м (дълбочина на почвата замразяване).
Съгласно публикацията на ниво избран (канал или тръба).
Изсипете бетона и оставете да се излее.

За създаване на основата за плъзгащи врати може да използва канала (широчина - 16-20 см) за армиране метални пръти (диаметър 10-14 мм).

Процедурата за попълване на мазето:

Ние произвеждаме т.нар "банкет". Монтаж, нарязани на парчета и заварени към рафтовете на праговете.
Ние се прави дупка "U" (дълбочина на моста - 500 мм, дебелото черво на разположения - 1500-1700 мм.
В дъното на изкопа попълнете пясък (10 см) овен.
"Стол" от падащия канал дълбок ров, подравняване на местоположението на ниво.
Рамката на армировката с бетон се излива.

Основата за цел да стоят хора трябва да бъде най-малко една седмица.

Повърхността на перваза трябва да бъдат поставени на същото ниво със земята, образувайки гладка чек-ин-а-кар

Рамка за врати

За производството на метални рамки трябва тръбна секция 60 * 30 mm и за създаване на подпорни ребра (каси) подходящ раздел тръба 40 х 20 мм.

Нека стъпка по стъпка производство на рамката на рамката за плъзгащи врати:

С мелница за намаляване на тръбата съгласно чертеж (тръба за свързване - 45 °).
Ясно тръба варовикът е отстранен, обезмасляват, грундирани и боядисани.
Пригответе външната рамка на плъзгащата врата.
Weld вътрешна рамка (летва). Следва да се има предвид, че в бъдеще тя ще бъде прикрепен към него профилирани, така че разстоянието между мостовете трябва да е малко по-малка от широчината на профилиран лист.
Столици с кратки заварки шевове 1 см на всеки 0,5 см.

Създаване на кадрите и трапецовидна ламарина облицовъчни порти

Ако в основата на врата, за да оцелее да отидете на събранието и тапицерия рамката:

На основата (перваз) изложи ролки. Разреждат максималната им, но като се има предвид, че крайният ролка (подвижен) е с площ от около 150 мм. Далеч видео не трябва да свалям капака с пълното затваряне на вратата.
Expose на ролките плъзгащи се врати, подравняване на тяхното ниво и ние хване заваряване.
Ако всичко е зададен правилно, тогава опари крайните платформени колички.
Заваръчна крайна ролка, долната и горната колектора.
Удостоверява, че подвижния ролката се разточва на долния колектор.
Проверете вертикалността на монтаж дограма.
Frame плъзгаща врата обшивам трапецовидна лист, равномерно разпределение на закрепващите елементи (нитове, винтове).

Плъзгащи се врати могат да бъдат допълнително оборудвани с автоматична система.

Домашна порта на велпапе - икономична и надеждна опция фехтовка на парцела или зони за производствени цели. Функционалност и практичност на вратата може да бъде значително подобрен чрез създаване на система за автоматично управление.
