Работата по фреза
На фрези могат да се справят равнина повърхност с форма на, нарязани канали нарязани на зъбите на зъбни колела, вложката на конеца, за да покаже метал.
Когато смилане вретено на фрезова машина с въртящ се нож се задължава (важно) и движение на детайла, Най фиксиран към масата на машината, получава движение на директна линия - движение фуражи, перпендикулярна на оста на режещото.
Има различни видове фрезови машини :. вертикално фрезоване, хоризонтално фрезоване конзолно смилане, фрезоване Beskonsolnaya надлъжно фрезоване, копиране фрезоване и т.н. Нека да обсъдим накратко две от тях в конзолно-фрезоване и копиране фрезоване,
За коляното тип смилане мелница-ка (фиг. 27) се характеризира с премествания на масата, с детайла на всеки от трите взаимно молекулно perpendi посоки.
Машината се състои от следните части: рамка 2 (клетка форма), в който са монтирани предаване и контрол на предавателната кутия, shpin-фитинги монтаж 4 багажника 3 от суспензията 6, който служи за поддържане shpin-фитинги фрезови дорници 5, конзолата 9, транс-плъзгача 8 , надлъжен разрез 7, на която е монтирана на детайла и плоча 1 на основата.
Основните видове мелници. Сепараторът е нож в strument снабдена с няколко зъби. Всеки един от зъбите представени искат да се създаде длето, премахване на чипове.
Процесът на рязане при фрезоване е различен от непрекъснатите съкращения на завъртане и пробиване в, че зъбите на катер не се изпълняват, всички наведнъж, но е променлива. Това гарантира, че живота на инструмента, както и наличието на голям брой на зъбите на резеца увеличава производителността на обработка.

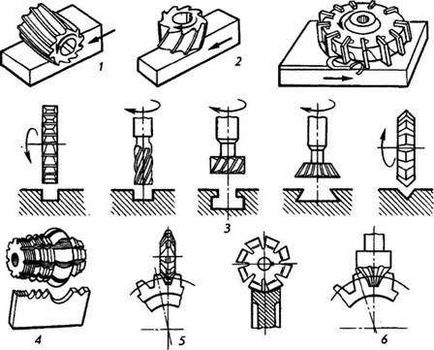

Основни операции, извършвани чрез смилане с различни фрезоване-TION е показано на фиг. 28. Цилиндрична и край ножове, използвани за обработка повърхност (фиг 28.1.) (Фигура 28.2.); кръгла, цел па zovye и ъглово (фигура 28.3.) - за да се получи канали и канали; Форма - за обработка на повърхности форма (Фигура 28.4.); модулна диск (фигура 28.5.) и пръст (фигура 28.6.) - за рязане на зъбни зъби.
Ножове от легирани стомани и 9HS CVH бързорежеща стомана R18 с плочи от твърди сплави T15K6, T14K8, ВК2 VK4 и сътр.
Фиг. 29 е пример на чертежа на детайла, слота, в който смилане на диск извършва на фреза.
