Схема е изображение на обект като цяло, основните характеристики използване символи

Схемата - изображение на даден обект като цяло, основните му характеристики, с помощта на символи. Можете да си представите на външния вид или структура на обекта

LCD

Пример графики

Рисуване - конвенционални графични обекти с изображения с точен триизмерна съотношение, получен чрез проекция. Тя дава представа за формата, размера, мащаб образ на обекта.

С верига може да изберете една или повече характеристики на обекта.

С верига може да изберете една или повече характеристики на обекта.

Един добър представяне на състава и структурата на системата са графиките и дървета

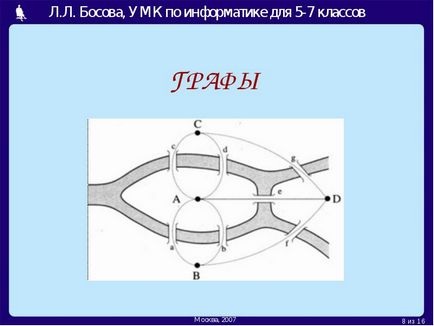

Състав граф

Графика се състои от възли. свързаните с тях редове.

Режисьор линия (стрелка) се нарича дъга.

Линия ненасочена (без посока) се нарича край.

Line идва от връх и част от него също, нарича цикъл.

върховете на изображението

Ненасочена графика -

графика, чиито върхове са свързани с ръбове. С такива графики, могат да бъдат представени от две едностранно верига (симетрични) връзки.

Граф отношения "презаписани"

Верига - път на върхове и ръбове, графиката всеки ръб, съдържащ не повече от веднъж.

Цикъл - верига, започващи и завършващи върховете съвпадат. Графика с един цикъл, наречен мрежата.

Постановка графика -

графика, чиито върхове са свързани чрез дъги. С такива графики може да бъде представен чрез едностранен връзка верига.

графика с върхове или ръбове (дъги) са допълнителната информация (тегло).

Какво тегло се характеризира с възлите и дъги на графиката?

Семантичната мрежа

Начертайте графика, на която са били представени отчети:

8 е кратно на 2

8 е кратно на 4

8 е кратна на 1

8 е кратно на 8

Таблицата по-долу показва, разходите за транспорт между съседните станции. Номер стои на пресечните точки на редове и колони в таблицата означава, цената на билета между съответните съседни гари. Ако пресечната точка на таблицата е празна, станциите не са съседни

йерархия -

файлова структура
