Схема на свързване на прекъсвача
Проучихме подробно проектиране и основните спецификации машини, нека да разгледаме схемата на тяхната връзка.

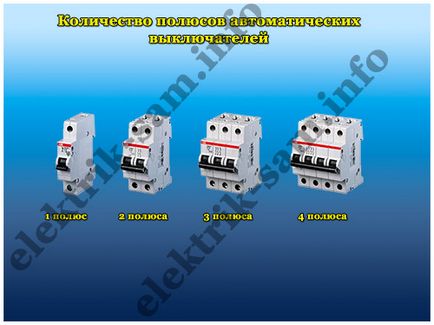

В зависимост от броя на включените полюси (или друг модул), машини са разделени на едно-, дву-, три-, четири поле (три фази и нула). В случай на извънредна ситуация, всички полюси на прекъсвача са изключени едновременно.
Едно поле - това е част от машината, която включва две винтови клеми за свързване на проводници (от страната на доставката и при натоварване). Широчината на един полюс машината, монтирани на DIN-релса стандарт - самовъзбуж 17,5 мм кратни на тази ширина.

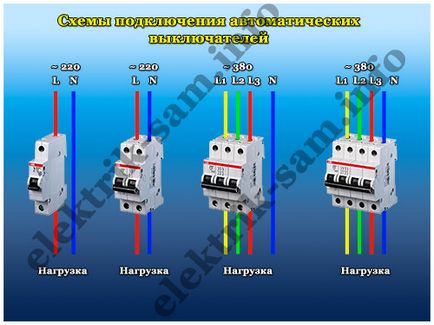

Едно- и двуполюсна използван в еднофазни захранване. Най-често единични машини се използват, те са настроени да се прекъсне фаза проводник в случай на извънредна ситуация изключи фазата на емисия на товара.
Двуполюсен машини може едновременно да деактивират и нула и фаза. Най-често се използва като встъпителни машини, или ако искате да изключите напълно на потребителя от мрежата, например бойлер, душ-кабина. Те са откъснати от нула и фаза на секцията защитен кръг, и ще позволи работата на ремонт, поддръжка или подмяна на прекъсвачи.
Не можете да инсталирате двуполюсен машина поотделно, за да се защити фаза и нулевия проводник. За тази цел се прилага биполярни машини, които отрязват фаза и нула едновременно.
Тримерните и четири прекъсвачи се използват в трифазен ток. Триполюсен машини са инсталирани в фази на пропастта (L1, L2, L3) трифазен мрежа и служат за свързване към него натоварване трифазен (електродвигатели, трифазни печки и т.н.). В случай на извънредна ситуация в същото време те погуби всичките три фази на товара.
Четири машини правят възможно едновременно да деактивира и нула, и всички три фази, и се използват като вход за трифазен електрически машини.
Уводна машина ви позволява да забраните всички апартаменти окабеляване и извадете захранващия тръбопровод от групата на електрическите вериги на апартамента.
В зависимост от системата за заземяване след асинхронни машини се използват:

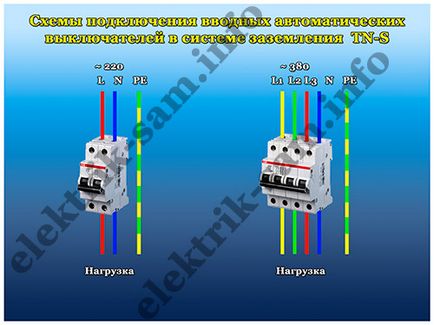

Машина уводна система TN-S (където N неутрален и защитни земята PE проводници разделени) трябва да бъдат:
- еднополюсен или двуполюсен с нула;
- три-поле с неутрална или четири поле.
TN-S система се използва в съвременните домове.
Това е необходимо, за да се изключи захранването от плосък нула обем и проводниците фаза от мощност, тъй като неутрален и защитен проводник се отделя през.

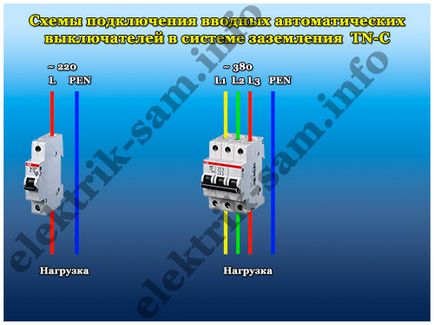

За системата на TN-C (където неутрални и защитни заземителни проводници комбинирани в един PEN-проводник) е разположен уводна прекъсвач един полюс верига (когато захранването 220), или триполюсен (при 380 мощност). Те са монтирани в работната междина на фазовите проводници.
TN- C система, използвана в съветската построени жилища (така наречената "dvuhprovodka").
Според правилата на електрически устройства (p.1.7.145) не се допускат следните устройства за превключване във верига-PE и PEN проводници, с изключение electroreceivers на електроенергия Използване на конекторите.
Това изискване PUE е така, защото това е възможно, когато прекъсвачи двуполюсен не може едновременно прекъсване на фаза и PEN проводник. И отряза PEN-проводник, ние по този начин инициира прекратяването му.
Когато може да се появи на товара в машината залепване или изгаряне контакти фаза (например, пясък може да падне на контактна група на машината), в този случай, когато устройството е изключено от линия мощност ще отвори PEN-проводник и отстраняване корпус да изчезва електрически потенциална опасност. Т.е. няма гаранция, че превключвателните устройства едновременно изключване и фаза и диригента PEN.
Свързване на проводниците към прекъсвача се осъществява съгласно схема "енергия от по-горе" и "долу товара." Т.е. извършва с захранващи напрежения доставени до горната терминал винта, и товарът е изнесен към долния терминал винта.
Структура, основни характеристики, електрически схеми на прекъсвачи, които разгледахме, и са дошли близо до издаването на своя избор.
