Свързване радиатори методи и схеми

Че къщата е топло, че е важно да се разработи отоплителен кръг правилно. Един от компонентите на неговата ефективност - за да се свържете радиатори. Без значение чугунени, алуминиеви, би-метални или стоманени радиатори ще си постави, е важно да изберете правилния начин да ги свържете.

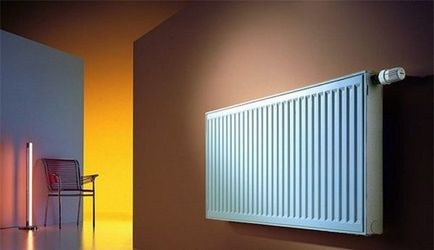

Методът на свързване на отоплителното тяло засяга неговата топлина

Видове отопление

Количеството топлина ще излъчва радиатор за отопление, не на последно място зависи от вида на отоплителната система и тип връзка е избран. За да изберете най-добрият вариант, ние първо трябва да се справят с факта, какви са вид отоплителна система и как те се различават.

monotube

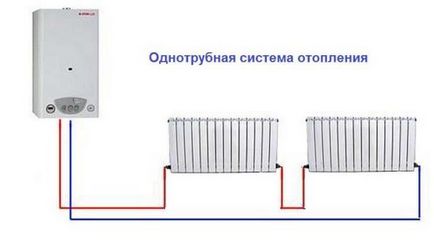

Пример система тръба

Недостатък на този метод за окабеляване - невъзможността да се коригира топлинни радиатори. Настройка на контролера в някой от радиаторите, ще се коригира на останалата част от системата. Вторият значителен недостатък - различни температури в различни охладител радиатор. Тези, които са в близост до котела, загрява много добре, което още повече - да стане по-студено. Това - в резултат на серийното свързване на радиатори.

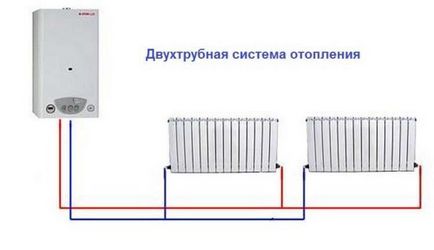

оформление две тръби

Две тръба отоплителна система характеризиращ се с това, че има две резба тръбопровод - доставката и връщане. Всеки радиатор е свързан с двете, тоест, се оказва, че всички радиатори, свързани към системата паралелно. Добре е, че на входа на всеки от тях получава температура на охлаждащата течност. Вторият положителен момент - на всяка от термостата на радиатора да зададете и да го използвате, за да промените количеството топлина, която го освобождава.

Недостатък на тази система - броят на тръбите в системата вече окабеляване почти се е удвоил. Но системата може лесно да бъде балансиран.

Къде да поставите радиаторите

Традиционно радиатори гласове прозорци и това не е случайно. Възходящият поток от топъл въздух разфасовки студени, която влиза през прозорците. Също така горещ въздух нагрява стъклото, предотвратяване образуваният кондензат върху тях. Само за тази цел е необходимо да се загрее мивка заемат не по-малко от 70% от широчината на отвора на прозореца. Просто защото на прозореца няма да се замъглят нагоре. Ето защо, мощност за избор на радиатори, вземете го, така че цялата ширина на радиатора има най-малко една предварително определена стойност.

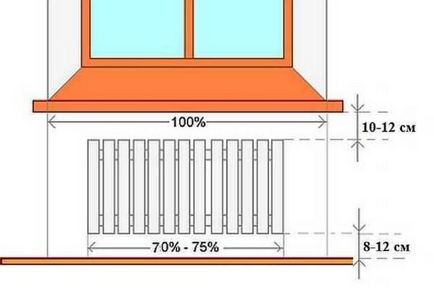

Как да се организира радиатора под прозореца

Освен това трябва да изберете правилно височината на радиатора и място, където да го поставите под прозореца. Той трябва да бъде поставен така, че разстоянието до пода е в района на 8-12 см под Ако пропуснете неудобно да се почисти, ако се повиши над -. Крака ще бъдат студени. Също така регулира разстояние до перваза - трябва да бъде 10-12 см в този случай, топлият въздух ще закръглят свободно бариера -. Сил - и се издига по протежение на плоското стъкло.

И продължи разстоянието, което е необходимо, за да се поддържа, когато е свързан радиатори - разстоянието до стената. Тя трябва да бъде 3-5 см. В този случай, по протежение на задната стена на радиатора ще се повиши изтеглящите нагоре сили за топъл въздух, отопление ще подобри скоростта.

Диаграми свързване към радиатор

Колко добре ще се топля радиатори това зависи от начина, по който тече температура. Има все повече и по-малко ефективни възможности.

Отоплителни тела с долно свързване

Всички радиатори имат два типа връзка - страна и нисък. От долния свързващ несъответствия не могат да бъдат. Има само две връзки - вход и изход. Следователно, от една страна да радиатор подава охладител, от друга страна е дадено.

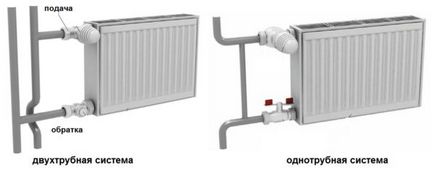

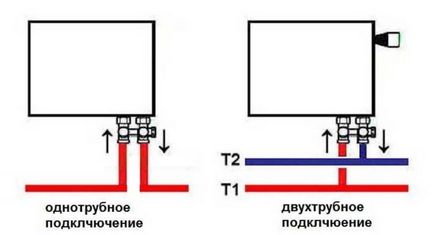

Долната връзка радиатори с единична тръба и два тръба отоплителна система

По-конкретно, в които да се свържете на доставките, както и връщането е написано в инструкцията за инсталиране, която трябва да е на склад.

Радиатори с странично свързване

В продължение на опции странично свързване са много по-големи, тогава доставка и връщане линия може да бъде свързан с две тръби, съответно, на четири варианта.

Вариант №1. диагонал връзка

Тази връзка радиатори считат за най-ефективни, то се приема като стандарт и това е начинът, производители изпитват техните отоплителни уреди и данните в паспорта на топлинна енергия - за такъв лайнер. Всички други видове връзки, по-малко ефективно предават топлината.

Диагонала връзка верига с две тръбни радиатори и тръбопроводна система

Това е така, защото диагонал свързване на батерията топлопреносната течност горещо се подава към горния вход с една ръка, преминава през радиатора и изходи от противоположната долната страна.

Вариант №2. едностранен

Както подсказва името, свързващи тръби, от една страна - подаване на върха, резервоар линия - от дъното. Тази опция е полезна, когато щранг минава на страната на нагревателя, често е в апартамента, тъй като това е този тип връзка обикновено преобладава. Когато охлаждащата течност се подава от дъното, тази схема не се използва широко - не е много удобно да тръбата.

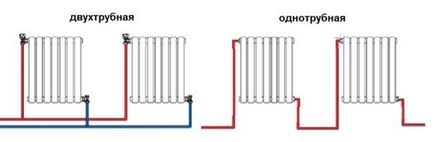

Странично свързване на две тръби и система единична тръба

Тази ефективност връзка радиатор за отопление само малко по-долу - 2%. Но това е само ако секции в радиатора на битови - не повече от 10. В по-дългосрочен батерията отдалечената си от ръба на става лошо и дори се радват да останат студени. радиатори панелни за решаване на проблемите създават поточни разширения - тръби, които носят на охлаждащата течност далеч средата. В същото устройство може да бъде монтиран в или биметален алуминиеви радиатори, подобрявайки по този начин за пренос на топлина.

Вариант №3. Долна или седло връзка

От всички седла връзка радиатори опциите най-неефективно. Загубите са в размер на около 12-14%. Въпреки това, тази опция е най-незабележими - тръби обикновено са изложени на пода или под него, и по този начин най-оптималния от гледна точка на естетиката. И тази загуба не се отрази на температурата в стаята, радиатора може да отнеме малко по-мощен, отколкото се изисква.

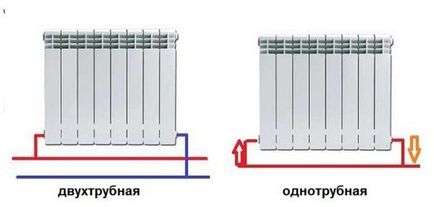

радиатори връзка Seat

При системи с естествена циркулация на този тип връзка не си струва да правиш, но когато присъствието на помпата тя работи добре. В някои случаи, дори и по-лошо страна. Просто в някакъв дебит, вихрови токове, цялата повърхност се нагрява, топлина се повишава. Тези явления не са напълно изяснени, тъй като, за да се предскаже поведението на охладителната течност все още не е възможно.
