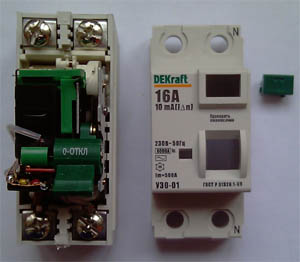

Дефектнотокови защити (вж. Снимката по-долу) означава устройство за автоматично. Неговата основна цел в областта на електротехниката - защита окабеляване срещу изтичане. Например, чрез своята небрежност случайно повредите изолацията на кабела и не са забелязали това. Всеки контакт с открити проводници може да доведе до токов удар. За да избегнете това, не е само този електрически продукт, който незабавно се изключва електроенергията към мрежата, когато тока на утечка е открита.

Моля, имайте предвид, че изтичането може да възникне в резултат на електрическо стареене. Стари изолация rassyhaetsya просто и поредици, при което настъпва изтичане ток. Ето защо е необходимо време, за да се извърши подмяна на ел.инсталация в къщата и не забравяйте да се направи връзка с RCD земята!

Принципът на действие е много прост: устройството сравнява входящ ток през себе си (фаза) с изходящ (нула). В идеалния случай трябва да има разлика, когато открие малки разлики продукт веднага задейства. Има и други причини за спъване дефектнотокови защити, за които говорихме в съответната статия!

Основните недостатъци

Сред недостатъците трябва да се подчертае, защитно устройство:

Ако защитата е настроен за всички кабели в къщата. след това при най-малкото заплахата от изтичане може да се изключи електричеството в целия частен дом по времето, когато не го правят. Фалшива тревога понякога причинява много проблеми, например, ако сте оставили за няколко дни и да изключите светлината, размразяване на хладилника и да се изключи уличното осветление.
Свързване към електрическата мрежа RCD не решава проблема на късо съединение и претоварване окабеляване линия. В случай на късо съединение на устройството просто не успява. Ето защо, заедно с продукта, е абсолютно необходимо, за да се свържете прекъсвача.

схема на свързване

На Вашето внимание най-простите схеми на свързване, за еднофазен двуполюсен RCD мрежа със собствените си ръце. Моля, имайте предвид, че защитата трябва да се инсталира веднага след електромера за контрол се извършва за цялата окабеляване. Също така се препоръчва да отделна инсталация за всяка верига порция към текущата прекъсване се провежда само за частта, където се появява изтичане (например само на банята, перална машина, или само на гнездото).

Така че ние се занимава с назначаването на защитни устройства и верига го самостоятелно инсталиране. Сега е ред на процеса на свързване към мрежата 220 волта.

правила за инсталиране

Инсталиране на RCD собствените си ръце, не е нищо трудно, дори и за начинаещ електротехник. Помислете за инструкции стъпка по стъпка за свързване на апартамента и къщата.

Стъпка 1 - Прекъсване на електрозахранването

На първо място, трябва да изключите електроенергията в мрежата и да се провери наличността му с мултицет или индикатор отвертка.

Стъпка 2 - Определяне на мястото на монтажа

Стъпка 3 - Свързване

Всичко това е много прост - трябва да се въвеждат и да се свържете телените нишки в дупките (отгоре и отдолу). На предния панел на всеки модел получен електрическа схема, както и получаване на необходимите кабели. Например, 1-N схема, 2-N средства, внесено в горната фаза и нула, и долната фаза и изход нула (изисква да наблюдава полярност). Ако няма маркировка фаза и нула на цвят, те могат да бъдат намерени с индикатор за отвертка (лампа не свети, когато докоснете ядрото на нула).

Стъпка 4 - проверка за безопасност

След пълното свързване на RCD трябва да се провери неговата жизнеспособност. Това може да стане с помощта на специално отглеждани на предния панел на бутона тест. Когато го натиснете, извършил изтичане на ток симулация, чрез устройство за автоматично би трябвало да работи. Ако всичко работи - инсталацията е правилно.

грешка при инсталиране

Както във всеки бизнес, когато електрическата работата може да предотврати опасни грешки. На вас не се случи, ние сега се опише най-често срещаните грешки връзка RCD собствените си ръце:

Хранене живял вятър нагоре от долната част на корпуса. Не е нужно да, защото дори в диаграмата по-обобщаващ преднина за доставка на продукти от върха. Когато е свързан неправилно, устройството може да се повреди.
След RCD не е зададена прекъсвача. Както казахме, препъване устройство е задействано от късо съединение, което може незабавно да изтегли продукта от системата. Поради това е забравяйте да свържете устройството към правилното място.
На някои части от голяма мощност не са настроени местно устройство за сигурност. В резултат на това може да се появи теч, вследствие на което мощността ще се изключи из стаята.

Основни грешки при свързване

Един илюстративен пример на инсталация

Свързване към трифазен мотор

Това е всичко, което исках да ви кажа за този проблем. Надяваме се, че вече знаем как правилно да свържете RCD в монофазен и трифазен мрежа!
