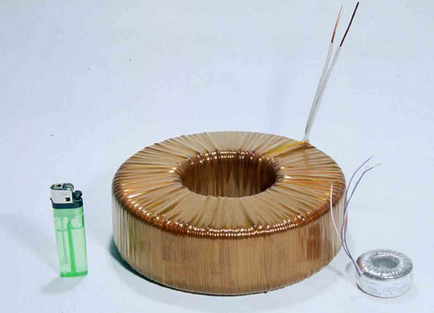

Днес, много местни електротехници мислят за това как да се направи тороидална трансформатора. Това търсене се осигурява от факта, че тя има ядро, което е значително по-добре в сравнение с другите. Той има по-ниско тегло, което може да се различава в половината. Също така този трансформатор и ефективност ще бъде значително по-висока.

Това са основните причини, които спират много творци при неговото производство:

1. доста трудно да се намери подходящ ядро.
2. Продукцията му отнема много време.

Тороидална трансформатор и неговото изчисление

С цел да се улесни в голяма степен изчисляването на тороидална трансформатор трябва да знаете, следната информация:

1. Изходното напрежение трябва да бъде предоставена на първичната намотка на U.
2. Ядро външен диаметър D.
3. Вътрешна г диаметър ядро.
4. магнитна верига

напречно сечение S ще се определи силата на трансформатора. Оптималната стойност днес се счита за 45-50 см Изчислете стойността е съвсем проста и може да се направи с помощта на формула .:

Най-важната характеристика се счита за основна площ от своя прозорец S. Този параметър ще определи интензитета на разсейване на излишната топлина. Оптималната стойност на този параметър може да бъде 80-100 cm се изчислява съгласно формулата той .:

Благодарение на тези ценности, можете лесно да го изчисли като се използва формулата мощност:

P = 1,9 * Sc * S0. където Sc и S0 трябва да бъдат взети в квадратни сантиметра, а P завой във ватове. След това е необходимо да се намери броя на навивките на волт:

Когато стойността на к ви стане известен, той ще бъде възможно да се изчисли броя на навивките във вторичната намотка:

Извършване на изчисления по-добре, ако се използва като референтна стойност на напрежението на вторичната намотка:

W1 = (U1 * w2) / U2. където U1 - напрежение, което се подава към първичната намотка и вторичния U2 прибира.

Заваръчен ток лесният регулира чрез промяна на броя на навивките в първичната намотка, тъй като има минимално напрежение.

Производство тороидална сърцевина

Тороидални трансформатори съдържат в структурата си сложен ядро. Най-добрият материал за производството се счита трансформатор стомана. За да се произведе тороидална сърцевина трансформатор, трябва да използвате стоманена лента. Тя трябва да се свие, което ще приеме формата на Тората. Ако вече имате такава форма, а след това трябва да възникнат никакви проблеми.

Ако стойността на вътрешен диаметър г, не е достатъчно, тогава част на лентата трябва да се развивам. В резултат на това ще се увеличи както диаметъра и да се увеличи площта на цялата повърхност. Въпреки, че в този случай можете да намалите зоната на напречното сечение.

Добър ядро ​​готови, можете да намерите в лаборатория автотрансформатора. Трябва да се върнем назад намотката на двигателя. Измервателни трансформатори имат една проста ядро.

Още един друг метод за производство на тороидални основни плочи включва използването на дефектна промишлено трансформатор. На първо място тези гвоздеи, ще трябва да се направи на обръч. Нейният диаметър трябва да бъде 26 см. Вътре в този обръч е необходимо постепенно да поставите табела. Погрижете се, че те не се отпуснете.

Ако тороидална трансформатор квалифицира раздел, докато нейното магнитно готов. За да увеличите S0 което трябва да направите две тороид. Те трябва да имат същите размери. Те ще трябва да завършвам ръбовете с пила. Картон е необходимо да се направят две специални пръстени и две ленти за Тората. След смесването им всички елементи трябва да бъдат покрити с изолирбанд. Сега си готов да магнитно.

Намотката на тороидална трансформатор

Прекратяване на тороидална трансформатор - това е сложен процес, който изисква време. В тороидални трансформатора е един от най-сложните намотки. Най-лесният начин е да се използва специална кука. Следва да се навие проводник на желаната дължина и след това през отворите. Той има сложна структура, но това не се отразява на принципа на тороидална трансформатора. След преминаване през Совалката ще започне да се образува съответното бобината.

Совалката обикновено е направен от дърво. Дебелината му е 6 mm, дължината 40 см, ширина 4 см. В краищата си, вие трябва да направите полукръгли изрези. За да изчислите дължината трябва да се навие проводник на трансферни и стойността, умножена по броя на завъртанията. В този случай, на запасите трябва да бъде 20%.

Прекратяване трябва да стане чрез кръгови транспорт. Както може да осигури преформа извита пластмасова тръба или пръстен. На обръч трябва да видя на едно място и да го прекарайте през ядро ​​прозореца на вътрешната. Тел на няколко места трябва да бъде обезопасен с тиксо. Тя не дадете тел рушат.

Надяваме се, че чрез тази статия, вие ще бъдете в състояние да произвежда тороидални трансформатори с ръцете си.
