Верига на амперметър и волтметър

За измерване на тока в амперметър малко енергия приемник трябва амперметър свързан последователно с приемника, така че приемникът и ток амперметър беше същото. Устойчивост амперметър трябва да бъдат малки в сравнение с последователно приемник на устойчивост на енергия, с която той е включен, така че неговото включване не се отразява съществено на размера на текущата приемника (на операцията по веригата). По този начин, съпротивлението на амперметър трябва да бъдат малки, и по-малката, толкова по номиналния ток. Например, в номинално ток е 5 А резистентност амперметър на R а = (0.008 - 0.4) ома. При ниски амперметър резистентност и малка загуба на мощност в него.

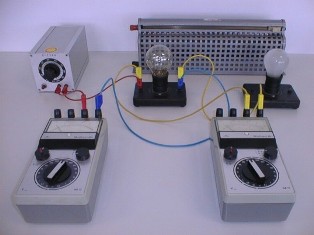

Фиг. 1. Схема на свързване на амперметър и волтметър
Когато номиналния ток на амперметър 5 А и загуба на мощност Р2 = I и R = (0,2 - 10) Ба. Напрежението се прилага към изводите на волтметър е в своята верига ток. В постоянен ток зависи само от напрежението, т.е. I V = F (U V). Този ток преминаване но волтметър, както и в амперметър, той причинява деформация на подвижната част на ъгъл, който зависи от тока. По този начин с тях, всяка стойност на напрежението на клемите на буйове волтметър FLS съответства определена стойност на тока и ъгъла на въртене на подвижната част.
За да се определи волтметър терминал напрежение на генератора или приемника на енергия, е необходимо да се свърже терминалите с клемите на волтметър, така че напрежението на приемника (генератор) е равно на напрежението на волтметър (фиг. 1).
устойчивост волтметър трябва да е голяма в сравнение със съпротивлението на енергия приемника (или генератор), за да превключите той не е имал ефект върху измереното напрежение (на операцията по веригата).


Фиг. 2. Схемата на включване на волтметър
В първия приемник U1 напрежение = 80 V, а вторият U 2 = 40 V.
По този начин, включването на волтметър е довело до промяна на напрежението в първия приемник с U1 = 80 V до U "1 = 60 V. т.е. грешката в напрежение измерване, причинени от включването на волтметър е равна на ((60 V - 80 V) / 80 V) .. X 100% = 25%
В номиналното напрежение на волтметъра 100 в загуба на мощност Р V = на (UV 2 / RV) Ба.

От гореизложеното следва, че амперметър и волтметър може да има устройство за измерване на същите механизми, които се различават само в техните параметри. Но амперметър и волтметър различно включени в измереното верига и имат различни вътрешни (измерване) верига.
